Ob Messgerät, Maschinensteuerung, Audiotechnik oder Industrieelektronik – die Frontplatte ist häufig das sichtbarste Element eines Geräts. Sie schützt die dahinterliegende Elektronik, dient als Bedienoberfläche und trägt wesentlich zum professionellen Erscheinungsbild eines Produkts bei.
Gleichzeitig sind die Anforderungen an Frontplatten sehr unterschiedlich. Während in manchen Projekten ein einzelner Prototyp benötigt wird, stehen in anderen Anwendungen Kleinserien oder regelmäßige Serienfertigungen im Fokus. Wir fertigen seit vielen Jahren individuelle Frontplatten – für Elektronikgehäuse, 19-Zoll-Rackgehäuse sowie kundenspezifische Sonderlösungen – und begleiten Projekte vom ersten Musterteil bis zur Serienfertigung.
Was sind Frontplatten und wo werden sie eingesetzt?
Frontplatten kommen überall dort zum Einsatz, wo Elektronik geschützt, bedient oder beschriftet werden muss. In unserem Arbeitsalltag begegnen sie uns unter anderem in:
- Elektronikgehäusen
- 19-Zoll-Rackgehäusen
- Maschinensteuerungen
- Mess- und Prüfgeräten
- Schaltschranktechnik
- Medizintechnik
- Audiotechnik
- Industrieelektronik
Kaum zwei Projekte sind dabei identisch. Oft unterscheiden sich nicht nur die Abmessungen, sondern auch die Anforderungen an Stabilität, Beschriftung oder Oberflächenqualität.
Warum Aluminium der bevorzugte Werkstoff ist
Für die meisten Frontplatten setzen wir Aluminium ein. Das Material vereint mehrere Vorteile, die in der Praxis entscheidend sind:
- Geringes Gewicht – ideal für mobile Geräte und Einschübe
- Gute Bearbeitbarkeit – präzise CNC-Bearbeitung ohne großen Aufwand
- Hohe Korrosionsbeständigkeit – besonders in Kombination mit Eloxierung
- Hochwertige Oberflächen – silber oder schwarz eloxiert, optisch ansprechend
- Wirtschaftliche Fertigung – auch in kleinen Stückzahlen rentabel

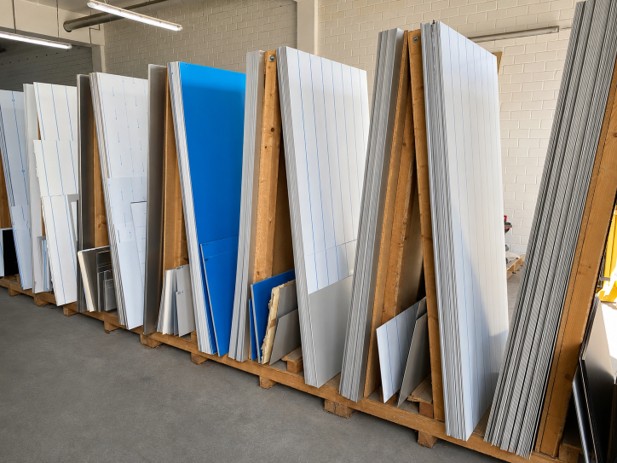

In unserer Fertigung verwenden wir überwiegend Aluminiumlegierungen wie AlMg3 oder AlMg1. Besonders häufig fertigen wir Frontplatten aus voreloxiertem Aluminium in EV1 Silber oder EV6 Schwarz. Diese Materialien halten wir in verschiedenen Materialstärken dauerhaft auf Lager – viele Projekte können dadurch kurzfristig gestartet werden.
Welche Oberfläche für Ihr Projekt die richtige ist, erklären wir ausführlich in unserem Fachwissen-Artikel: EV1 oder EV6 – die richtige Oberfläche für Aluminium-Frontplatten
Frontplatten nach Zeichnung – welche Daten werden benötigt?
Die einfachste Grundlage für die Fertigung sind 2D-DXF-Daten. Diese verwenden wir direkt zur Erstellung der CNC-Programme für unsere Fräsmaschinen. Dadurch reduziert sich der Aufwand bei der Datenaufbereitung und mögliche Übertragungsfehler werden minimiert. Alternativ können wir auch STEP- oder DWG-Dateien verarbeiten.
Was tun, wenn noch keine CAD-Daten vorhanden sind?
Nicht jedes Projekt beginnt mit einer fertigen Konstruktion. Tatsächlich erhalten wir häufig zunächst nur:
- eine Handskizze
- eine vorhandene Frontplatte als Vorlage
- eine Leiterplatte
- eine technische Beschreibung
Gerade bei Prototypen und Neuentwicklungen erarbeiten wir gemeinsam mit unseren Kunden die passende Lösung. Oft genügt bereits ein kurzes Telefonat, um die wichtigsten Anforderungen zu klären.

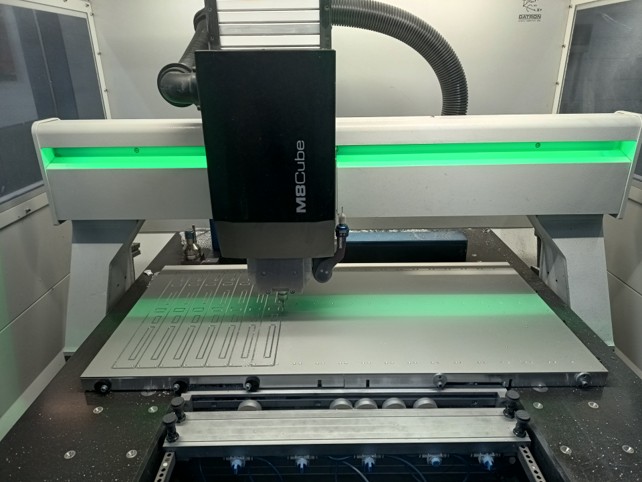

CNC-Bearbeitung von Frontplatten
Nach der Datenprüfung erfolgt die Bearbeitung auf unseren CNC-Fräsmaschinen. Dabei können unter anderem folgende Bearbeitungen realisiert werden:
- Bohrungen und Gewinde
- Senkungen
- Displayausschnitte
- Sub-D-Ausschnitte
- Lüftungsschlitze
- Taschenfräsungen
- Rückseitenbearbeitungen
- Runde und rechteckige Konturen
Vor Produktionsbeginn prüfen wir jede Zeichnung auf Plausibilität. Viele Rückfragen lassen sich dabei frühzeitig erkennen und direkt mit dem Kunden klären. Unsere Erfahrung zeigt: Ein kurzes Gespräch spart häufig mehr Zeit als mehrere E-Mails mit Korrekturschleifen.

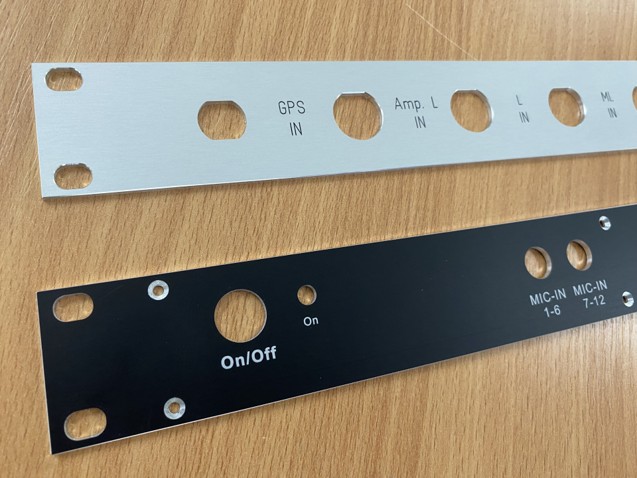

Oberflächen für Frontplatten
Die Oberfläche beeinflusst sowohl die Optik als auch die Funktion einer Frontplatte. Zu den häufigsten Ausführungen gehören:
- Aluminium natur – unbehandelt, wirtschaftlich
- Eloxal EV1 Silber – klassisch, technisch neutral, vielseitig einsetzbar
- Eloxal EV6 Schwarz – modern, hochwertig, beliebt in der Audiotechnik
Unsere eloxierten Aluminiumtafeln besitzen eine dekorative Sichtseite. Deshalb ist es wichtig, bei den Fertigungsdaten eindeutig zu kennzeichnen, welche Seite später sichtbar sein soll.

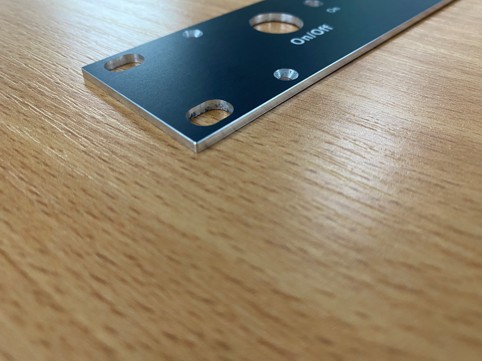

Wichtig bei schwarzen Frontplatten: Bearbeitungskanten werden aufgrund des hohen Kontrasts zum Aluminiumkern deutlich sichtbarer als bei silbernen Oberflächen. Soll eine durchgehend schwarze Optik erhalten bleiben, können wir die Bauteile nach der Bearbeitung erneut eloxieren lassen.
Alle Details zu Oberflächen, Schnittkanten und nachträglicher Eloxierung: EV1 oder EV6 – die richtige Oberfläche für Aluminium-Frontplatten
Frontplatten beschriften – Gravur, Lasergravur oder Digitaldruck?
Die Beschriftung entscheidet maßgeblich über die spätere Wirkung einer Frontplatte. Je nach Anforderung setzen wir unterschiedliche Verfahren ein:
CNC-Gravur mit Farbauslegung
Für langlebige Beschriftungen setzen wir häufig auf klassische Gravuren. Anschließend kann die Gravur farblich ausgelegt werden – zum Beispiel schwarz auf silbernen oder weiß auf schwarzen Frontplatten. Bei Gravuren empfehlen wir grundsätzlich einzügige Schriften, da diese deutlich schneller graviert werden als klassische Schriftsätze wie Arial. Das reduziert die Maschinenlaufzeit und damit den Fertigungspreis.
Lasergravur
Wenn komplexe Logos oder feine Grafiken umgesetzt werden sollen, greifen wir häufig auf die Lasergravur zurück. Dieses Verfahren bietet Vorteile bei Motiven, die sich mit einer klassischen Fräsgravur nur schwer wirtschaftlich realisieren lassen.

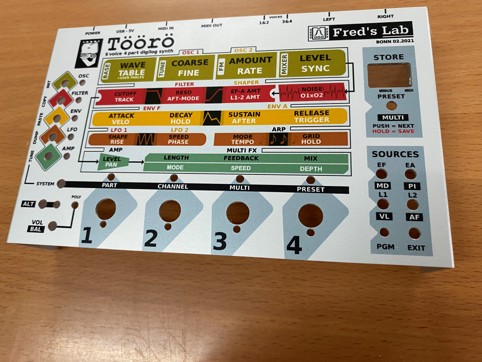

Digitaldruck
Für mehrfarbige Beschriftungen verwenden wir ein spezielles Digitaldruckverfahren. Bewusst verzichten wir dabei auf klassischen UV-Druck auf eloxierten Oberflächen – unsere Erfahrung zeigt, dass die Haftung vieler UV-Drucke auf Eloxaloberflächen nicht immer den Anforderungen industrieller Anwendungen entspricht. Unser Verfahren zeichnet sich durch hohe Beständigkeit gegenüber Alkohol, Aceton, Nitroverdünnung und mechanischer Beanspruchung aus.
Welches Beschriftungsverfahren für Ihr Projekt das richtige ist, erklären wir hier ausführlich: Frontplatten beschriften – Gravur, Lasergravur, Digitaldruck oder Siebdruck?
Einpressbefestiger für Frontplatten
Bei der Konstruktion von Frontplatten stellt sich häufig die Frage, wie Gewinde und Befestigungspunkte am sinnvollsten realisiert werden können. In vielen Fällen reicht ein direkt in Aluminium geschnittenes Gewinde vollkommen aus – besonders bei M3- und M4-Gewinden in 2 mm oder 2,5 mm starkem Material.
Erst wenn höhere Belastungen auftreten oder Verschraubungen regelmäßig gelöst und wieder montiert werden, spielen Einpressbefestiger ihre Vorteile aus.
Alle Systeme, Einsatzbereiche und Konstruktionshinweise: Einpressbefestiger für Aluminium-Frontplatten und Gehäuse
Vom Prototypen bis zur Serie
Ein großer Teil unserer Projekte beginnt mit einzelnen Mustern oder Prototypen. Nach erfolgreicher Erprobung folgen häufig Kleinserien oder regelmäßige Serienfertigungen. Wir fertigen sowohl Einzelstücke als auch größere Serien und passen den Fertigungsumfang flexibel an die Anforderungen unserer Kunden an.
Frontplatten für 19-Zoll-Gehäuse
Neben Frontplatten gehört die Entwicklung und Fertigung individueller 19-Zoll-Gehäuse zu unseren Schwerpunkten. Dadurch betrachten wir Frontplatten nicht isoliert, sondern immer im Zusammenhang mit dem späteren Gehäuseaufbau. Gerade bei 19-Zoll-Systemen hilft diese Erfahrung dabei, Frontplatten, Gehäuse und Elektronik optimal aufeinander abzustimmen.
FAQ – Häufige Fragen zu Frontplatten nach Maß
Welche Materialstärken sind für Frontplatten üblich?
Typische Materialstärken liegen zwischen 1,5 mm und 5 mm. Wir halten EV1-Silber-Material in 1,5 mm, 2 mm, 2,5 mm, 3 mm, 4 mm und 5 mm dauerhaft auf Lager.
Kann ich auch ohne CAD-Daten eine Frontplatte anfertigen lassen?
Ja. Wir arbeiten auch mit Handskizzen, vorhandenen Frontplatten als Vorlage oder technischen Beschreibungen. Oft genügt ein kurzes Telefonat, um die Anforderungen zu klären.
Welche Dateiformate werden für die Fertigung benötigt?
Ideal sind 2D-DXF-Daten. Wir können aber auch STEP- und DWG-Dateien verarbeiten.
Ab welcher Stückzahl lohnt sich eine Frontplatte bei WK Mechanik?
Wir fertigen ab Einzelstück. Auch Prototypen und Kleinserien sind für uns selbstverständlich.
Wie lange dauert die Lieferung?
Das hängt von Komplexität und Stückzahl ab. Für viele Standardmaterialien können wir kurzfristig starten, da wir diese auf Lager halten.
Können Frontplatten nachträglich eloxiert werden?
Ja. Nach der Bearbeitung kann die Frontplatte erneut eloxiert werden, sodass auch Bearbeitungskanten die gewünschte Oberflächenfarbe erhalten.
